守護神ヒューズ
アレ？何かパシッっていう音が聞こえた後、機器が動かなくなった経験ってありますよね。
一番最初に故障の原因を探るのに、確認するのが「ヒューズ」です。
今回はそのヒューズについてのお話です。
ヒューズの役割を一言でいうと、
「異常な電流や温度が発生したときに、自分が切れて回路を止め、
機器や配線、火災を守る安全装置」です。
もちろん、弊社が生産しているトランス、ACアダプタ、電源基板にも使用しております。
ヒューズには大きく分けて、電流ヒューズと温度ヒューズの2種類あります。
どちらも内部にある材料が溶けることで回路が物理的に遮断され、
機器の故障や発熱事故を防ぎます。
両者の違いは以下の通りです。動作のきっかけが違います。
電流ヒューズは「電流が増えて発生する熱」で切れる。
温度ヒューズは「温度上昇」を直接見て切れるという違いがあります。
形状としては以下のようなものです。

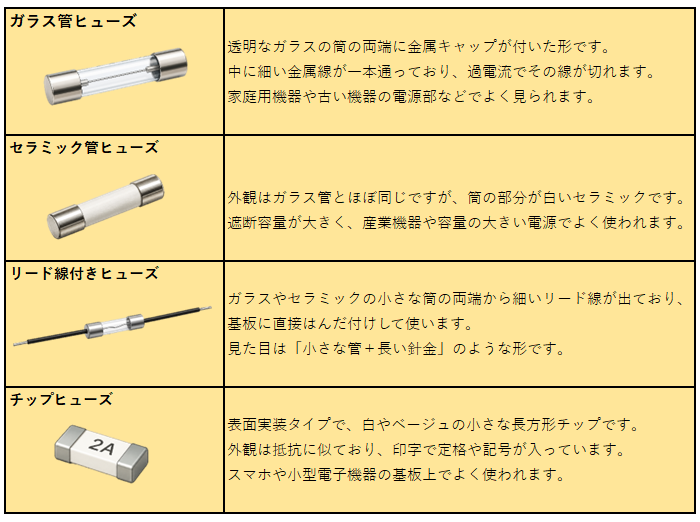

〇電流ヒューズの主な形状

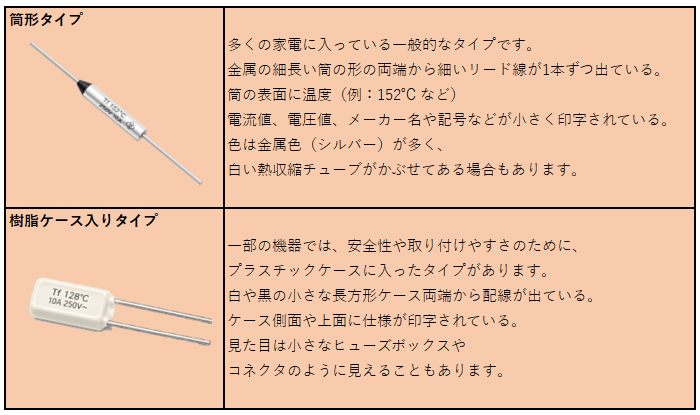

□温度ヒューズの主な形状
来月号は、電流ヒューズについてもう少し詳しく説明したいと思います。
