スイッチングトランス

EH-AF 高電圧出力タイプ  形状EE,EI,EPC
特長

● セクションボビンを使用した高電圧出力タイプ
● コア形状 EI/EE/EPC
● コアサイズ 16型~25型

お問合わせはこちら

お電話でのお問い合わせ
大阪本社  06-6791-8151
東京営業所 03-3763-7551
メールでのお問い合わせ
お問い合わせはこちら
  • 一覧に戻る
  • お見積り依頼はこちら

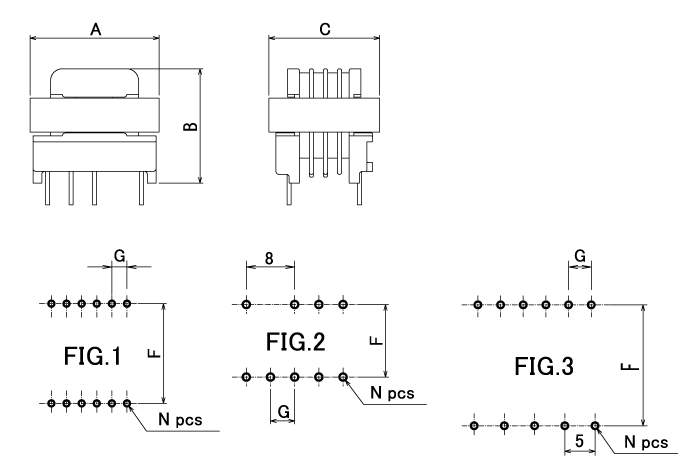

Model A B C F G N Fig コア断面積
EH1605 16.5 12.5 15.5 12.5 2.5 6-6 1 19.8
EH1906 19.5 11.5 22.0 16.5 2.5 6-6 1 23.0
EH2207 22.5 19.5 18.5 12.0 4.0 5-4 2 41.0
EH2508T 25.5 14.0 25.5 20.0 3.75 6-5 3 43.0



モデル番号をクリックすると外形参考図(PDFファイル)が開きます。





このページに記載してある仕様内容については、改良のため予告なく一部変更することがありますので、あらかじめご了承下さい。
